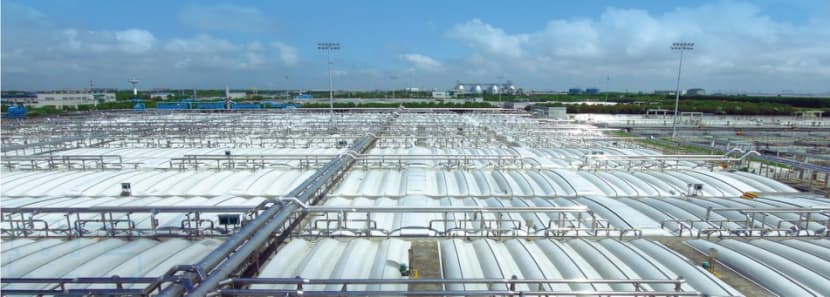

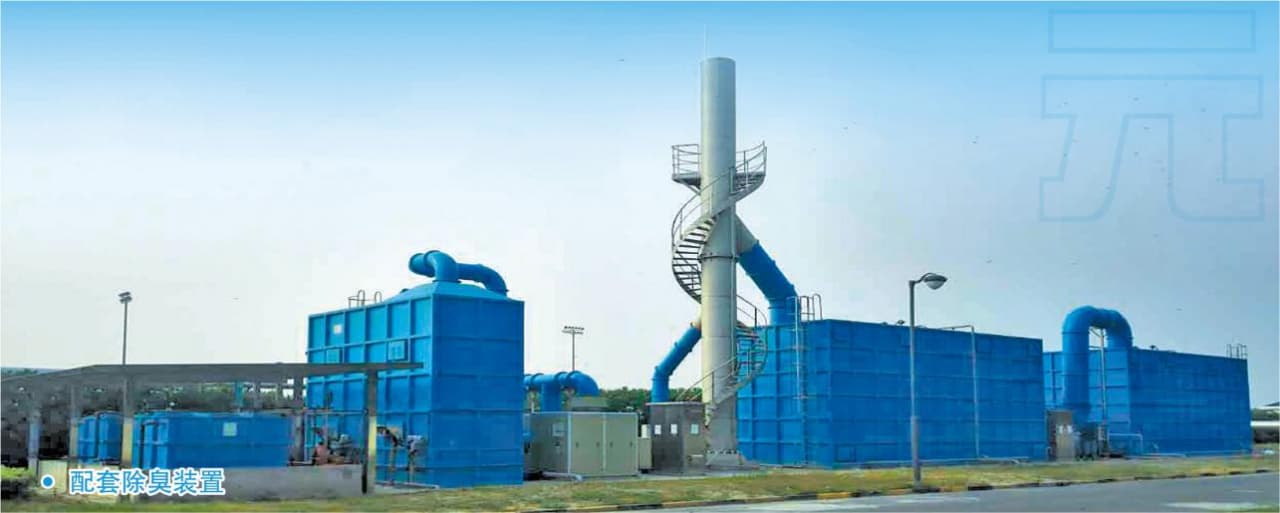

本公司承建的世界規模最大、國內最嚴標準的專項臭氣治理工程----白龍港污水廠除臭罩蓋工程。除臭風量達4200萬m³/d。全封閉罩蓋面積超25萬㎡。獲得2016年國家重點環境保護實用技術示范工程。
隨著國家對環保標準的不斷提高，近年來在污水處理過程中，所產生的惡臭氣味的治理已全面展開。為此我公司在上海市政設計研究總院（集團）有限公司的指導下，進行研究開發制作：高強度無支撐、無骨架的玻璃鋼臭氣收集罩，已在許多污水處理廠升級提標項目中使用，并得到了大家的贊許和肯定。
- 玻璃鋼罩蓋材質的有關技術參數：
|
序號 |
項目 |
試驗方法 |
檢驗結果 |
|
1 |
拉伸強度MPa |
GB/T1447 |
194 |
|
2 |
拉伸彈性模量 MPa |
GB/T1447 |
13027 |
|
3 |
斷裂伸長率％ |
GB/T1447 |
2. 4 |
|
4 |
彎曲強度 Mpa |
GB/1449 |
251 |
|
5 |
彎曲彈性模量 Mpa |
GB/T1449 |
12370 |
|
6 |
耐腐蝕彎曲強度 |
5%鹽酸溶液浸泡24h |
92. 5 |
|
7 |
10%氫氧化鈉溶液浸泡24h |
91. 2 |
|
|
8 |
沖擊韌性kJ/㎡ |
GB/T1451 |
137 |
|
9 |
巴氏硬度 |
GB/T3854 |
42 |
|
10 |
熱變形溫度℃ |
GB/T1634 |
＞200 |
|
11 |
氣密性 |
在抽真空導流制作中，真空壓力儀表顯示 |
氣密性≥99. 5% |
|
12 |
拱高撓度mm （抽真空工藝） |
3、用1500kg黃沙均勻鋪上罩蓋上。 |
20 |
|
13 |
拱高撓度mm（手糊工藝） |
25 |
說明：以上平面投影面積為長13700mmX寬2000mm, 面積27. 4㎡。新型高強度全玻璃鋼臭氣收集罩所有產品嚴格按照上海市建設工程安全質量監督中心所制定的QC體系執行。
二、使用壽命長：
選擇優質材料和最科學的配方，大大提高了玻璃鋼罩蓋的強度、 耐腐蝕和抗老化性能，使用壽命可達到15~20年以上。

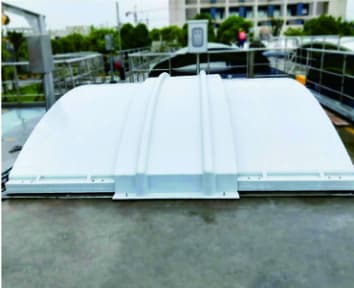

三、優秀的外形設計、強大的荷載能力：我公司選用了最科學的外形設計（已獲得國家專利局認證頒發的外形設計專利），玻璃鋼罩蓋的外形均為弧形曲面，均布活荷載限值達到0. 5Kpa, 并且罩蓋的最大撓度不大于L/200(L為罩蓋的跨度）， 大大提高了罩蓋的縱向跨度（目前單跨已超過20m)。
四、功能設計的多樣性：
這是玻璃鋼罩蓋的優點和特點。按客戶要求和現場實際情況，可以按池形（圓形、矩形、不規則形狀）， 有針對性的設計和制作各種形狀的罩蓋。

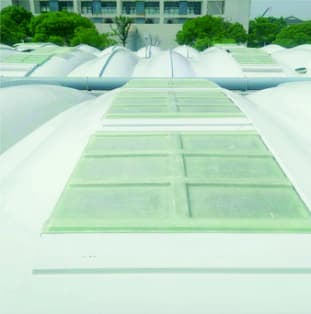

（一）、滑動采光組合板

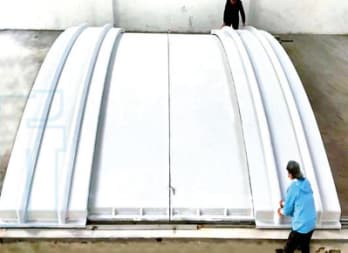

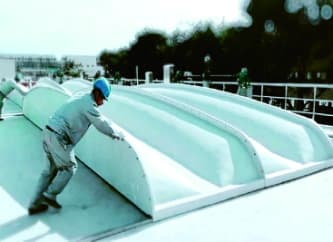

由整塊蓋板分解成若干塊可手推移動的小蓋板。

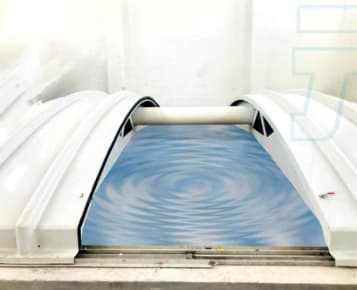

滑動采光組合板（上海竹園二廠）

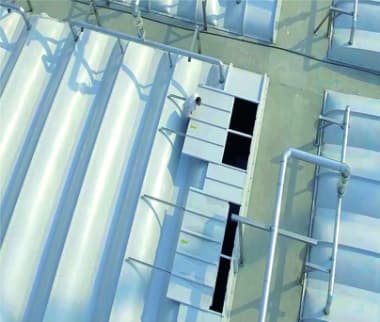

滑動組合板6000㎡(蘇州新區第二污水廠）
（二）、整體移動板設計
1、半移動式：整池加蓋后50%可以移動開啟，便于施工、觀察。（該形式抽氣風管可以安裝在罩蓋內）。

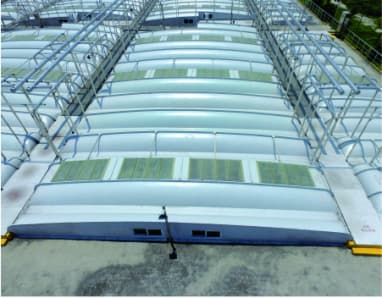

半移動式整體移動板（上海竹園二廠）
整體移動板
2、全移動式A: 可以向兩端或一端循序移動，可全部移開也可以分段移動。
3、全移動式B: 采用上下復疊式，加蓋后可任意移動每一塊蓋板。
說明：具體見視頻效果演示。
全移動式整體移動板
全移動式整體移動板跨度14米
五、安裝方便快捷、安全可靠：
1、玻璃鋼罩蓋制作前就按照設計要求，按照現場的實際情況，進行精確的測繪、計算來制作玻璃鋼罩蓋。產品到現場后直接循序置放，所有罩蓋重量平均分配安全可靠。
2、玻璃鋼罩蓋按實際測繪后制作：形狀統一、大小一致、荷載分布均衡，無論是池形如何、老池改造還是新建項目都按合理的方法來安裝罩蓋，無需另外考慮結構加固或設立支點等，升級改造項目無須停產施工。
3、玻璃鋼罩蓋安裝后：科學的外形設計及高強度的材質，加之玻璃鋼產品的特殊優越制作性能，給用戶和安裝帶來許多方便。罩蓋上可根據實際需要開啟活動的檢修孔、進出氣孔等，方便了通風系統的安裝施工。

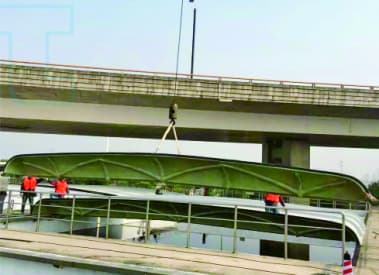

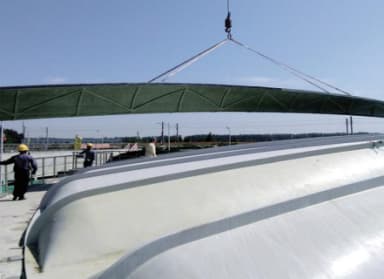

蘇州新區第二污水廠現場安裝（跨度20米）

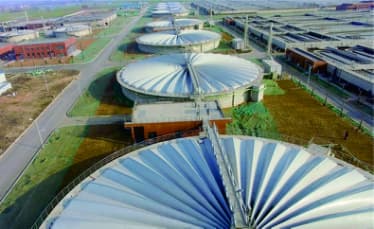

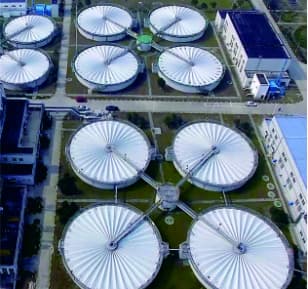

鄭州雙橋污水廠現場安裝（Φ45米）
雙曲面玻璃鋼集氣罩拱板設計、材料及幾何參數表
- 設計參數
|
荷載（為50年一遇） |
0. 4KN/㎡ |
|
允許活荷載 |
0. 5KN/㎡ |
|
室外溫度 |
－30°~40° |
|
允許撓度 |
L/300(L為跨度） |
二、材料參數
|
密度 |
20KN/m |
|
彈性模量 |
36000KN/m㎡ |
|
允許壓應力 |
40x10³KN/㎡ |
|
允許壓應力 |
95x10³KN/㎡ |
|
允許壓應力 |
25x10³KN/㎡ |
三、幾何差數
|
縱剖面 |
橫截面 |
||||||||
|
跨度 |
型式 |
拱高 |
分區格數 |
單塊板寬 |
型式 |
截圖最大高度 |
板厚 |
法蘭板、支撐端部板厚 |
加強筋 |
|
10 |
帶助拱板 |
0.8 |
7 |
1500 |
弧形 |
400 |
5 |
10 |
50x95x5 |
|
13 |
桁架 |
0.85 |
10 |
1500 |
弧形 |
650 |
6 |
10 |
50x95x6 |
|
15 |
桁架 |
1 |
10 |
1500 |
弧形 |
750 |
7 |
10 |
50x95x6 |
|
18 |
桁架 |
1.2 |
12 |
1500 |
弧形 |
900 |
7 |
12 |
50x95x7 |
|
20 |
桁架 |
1.35 |
14 |
1500 |
弧形 |
1000 |
7 |
12 |
50x95x7 |
工程案例：
已完成項目面積約39萬平方

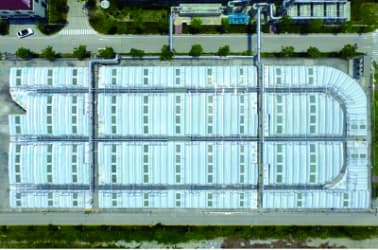

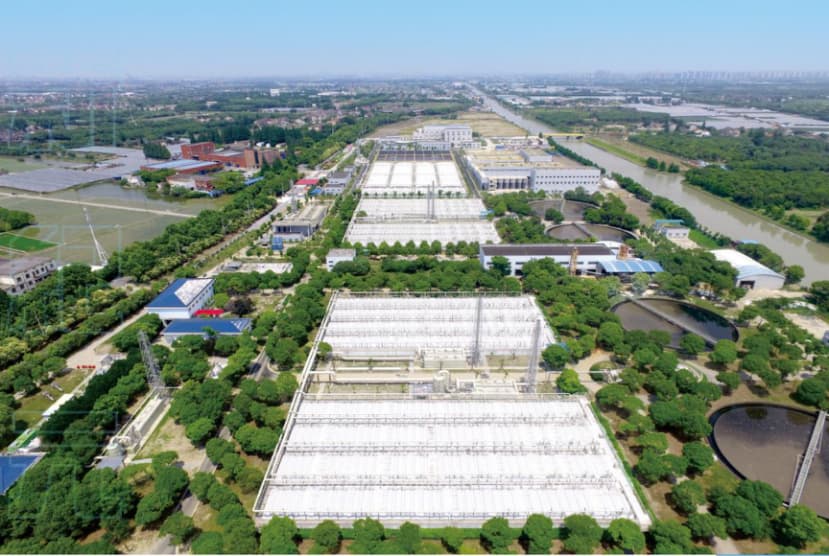

上海竹園第一、第二污水廠（8. 5萬㎡)
嘉定新城（北區）污水處理廠（0.5萬㎡)
半移動式整體移動板（上海竹園二廠）
蘇州高新第二污水廠（0.5萬㎡)
鄭州新區污水廠（1.5萬㎡)
上海嘉定大眾污水廠（3萬㎡)

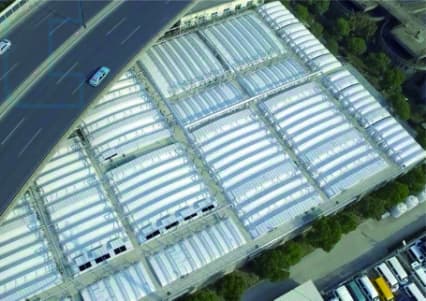

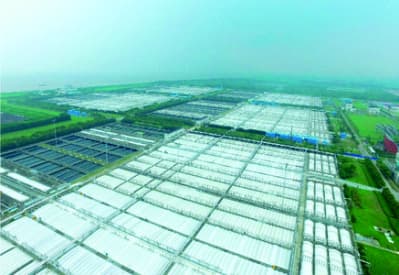

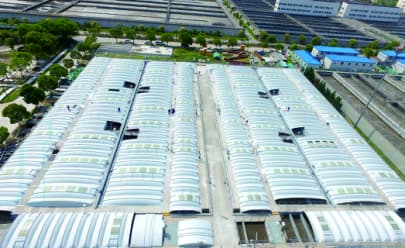

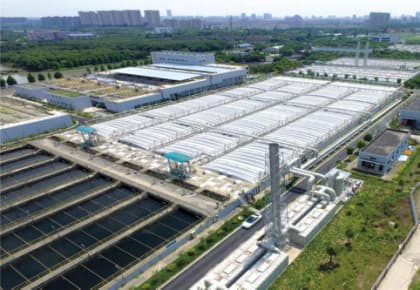

上海白龍港污水廠（25萬㎡)

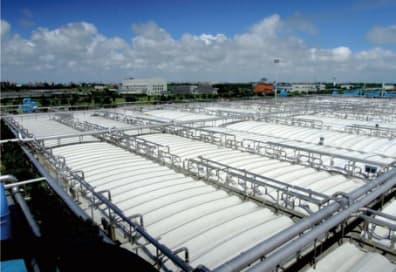

上海白龍港污水廠（25萬㎡)
上海白龍港污水廠（25萬㎡)
